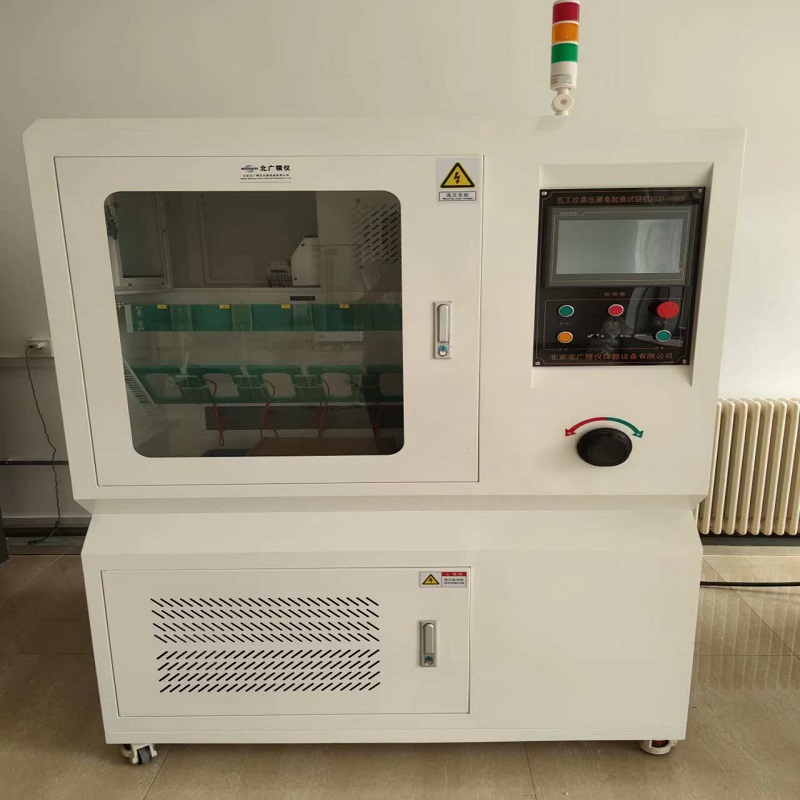

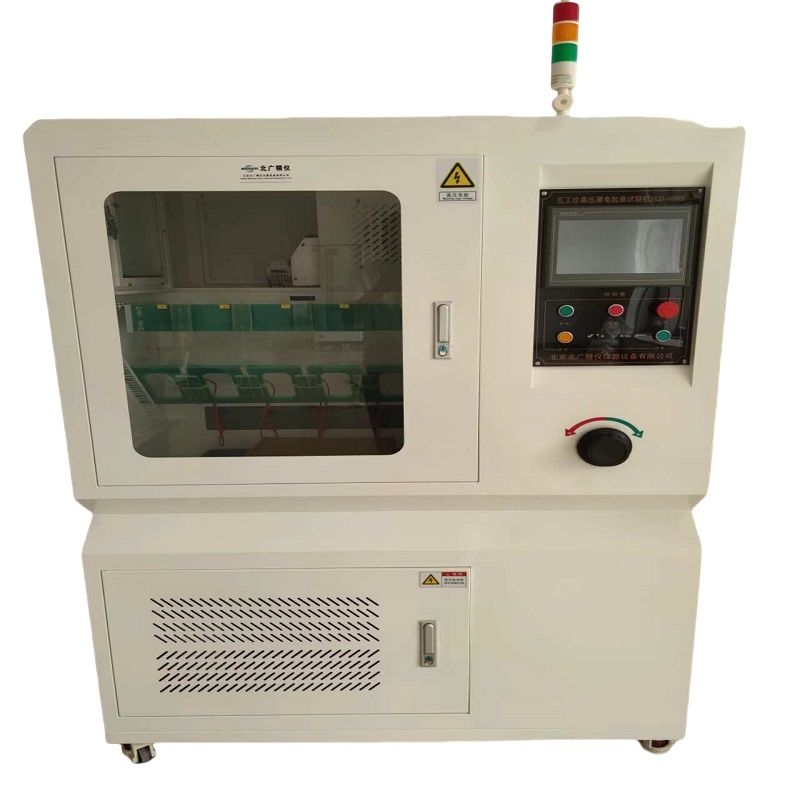

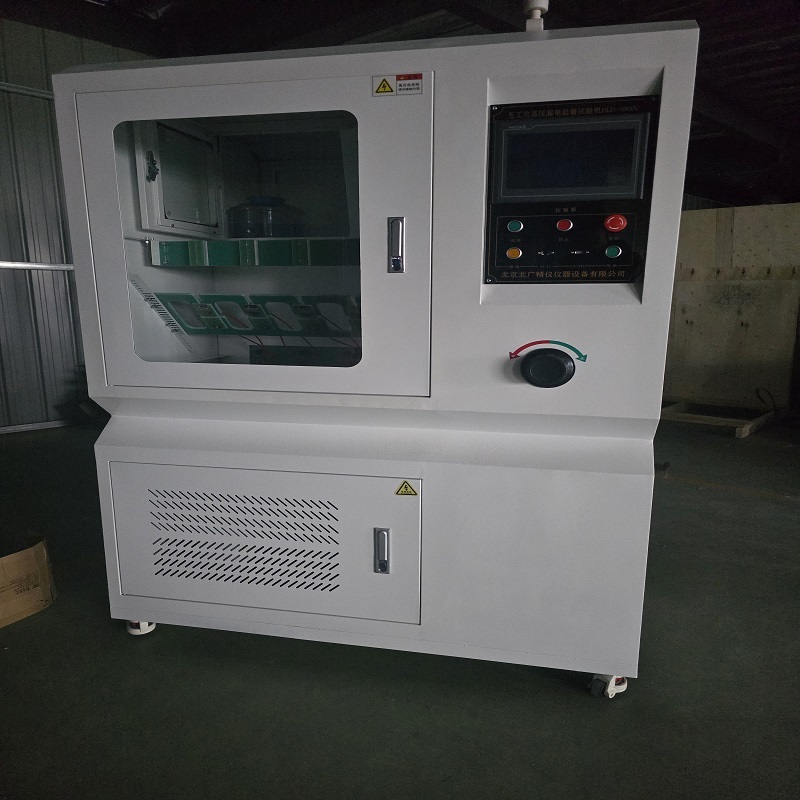

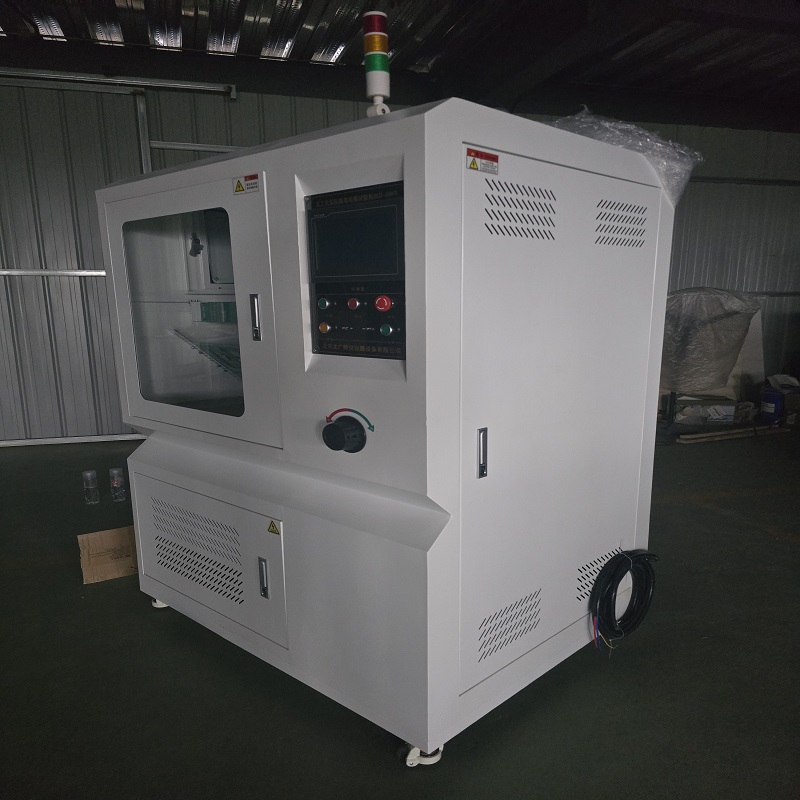

高压漏电起痕试验仪
用途本仪器适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用夜体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
漏电起痕试验是在固体绝缘材料表面上，在两电极之间，施加设定电压，升在一定高度滴下规定浓度夜体，用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。
适用于照明设备、低压电器、室用电器、机床电器，用于绝缘材料、工程塑料、电气连接件。
本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
性能指标试验组数：五组；电极：厚0.5mm 材质为304不锈材料，上下电极距离：50.0mm±0.1；
试验电压：100V-6000V 无级可调；电压稳定度：±1%；
调压器：输出：0～250V可以调，容量5KVA；
试验变压器：容量5KVA，醉高输出电压AC6000V（或定制DC6000V可选）；
输出电压：交流/直流（定制可切换）；
高精度稳压器：输出AC220V 功率6000W，精度±1%；
当试验中高压回路电流达到或超过60mA持续2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按电压停止即可解除报警声；
起痕判断：依标准GB/T6553-2003/4.1.2规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的电流持续6H不过流即为通过；试验时间：6小时滴夜间隔时间：试验时间可预置，0 ~ 99.99S/M/H可连续可调；
滴夜装置：高精密滴夜装置，滴夜装置高度可调，采用精密蠕动泵，流量范围可调；
试验溶夜：绿化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染夜在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。
滤纸尺寸：按照标准尺寸要求制做，滤纸厚度为0.15 ～0.17mm。机箱： 采用SUS304不锈钢（拉丝面）；
污夜槽采用316不锈钢，加装密闭装置；工作室体积：950L*650W*900H(mm)；容积大于为0.5m3；仪器外形尺寸：1200L*700W*1800H(mm)；
控制系统由PLC控制，可单独控制任何一个工作组。控制装置：采用PLC+触摸屏控制，控制精密，操作简单，设计完全人性化，试验结束自动生成报告。
试验溶夜：（0.1±0.002）%质量分数的绿化铵（NH4CZ）用蒸馏水稀释。贰、执行标准本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
安全守则警告：试验前请详细阅读本事项。设备停止使用时，必须切断主机电源；
设备不得在无人看管情况下长期运行；开机弟一次操作时，请在关机状态下安装试样（视操作人员来定），原因怕误操作，防止电击；
操作按“启动”键开始测试后，请勿用手接触电极金属，待测试完成或按下“停止”键后，再做接触操作（如换取试样等操作），防止电击；
调节电压时，请每次操作都是从低压往高压调节，即从0V开始调起，以防止启动时，有过高电压流过；
试验前请选择好试验参数（如直流与交流，夜体流速等，并确认连接已经到位），确认无误后启动电压试验。此为防止电压过高，接触时瞬间电流过大，以
保护电器寿命；
设备使用前必须检查设备接地良好；
高压漏电起痕试验仪
高压漏电起痕试验仪和漏电起痕试验仪CTI是绝缘材料在不同电压环境下表现出的两种失效现象，其核心区别在于电场强度、起痕形成机理及材料破坏模式。以下是详细对比及选择建议：
一、高压漏电起痕试验仪vs漏电起痕试验仪CTI区别
特性高压漏电起痕低压漏电起痕
电压范围 通常 >1 kV（如电网设备、高压电缆）通常 <1 kV（如家电、低压电子设备）
电场强度高电场导致强烈局部放电和电蚀 电场较弱，依赖污染物或湿度引发起痕
起痕机理 直接由强电场击穿材料或引发碳化路径污染物（如盐雾、灰尘）与潮气共同作用
破坏速度 更快（可能瞬间形成导电通路） | 较慢（需长期积累污染物
材料失效表现 深度碳化、烧蚀、可能伴随电弧损伤表面导电通路，局部碳化或氧化
测试标准IEC 60587（高电压下耐电痕化试验）IEC 60112（常规CTI测试，电压≤600 V）
二、选择绝缘材料的关键因素
1. 电压等级
-高压场景（如输配电设备）：选择高CTI（Comparative Tracking Index ≥600 V）材料，如 交联聚乙烯（XLPE）环氧树脂或 硅橡胶
- 低压场景**（如PCB基材）：可选用CTI ≥175 V的材料，如 FR-4环氧板、聚酰胺（PA），但需考虑长期污染环境下的稳定性。
2. 环境条件
污染等级：高压环境中若存在导电粉尘，需材料具备抗电蚀性；低压潮湿环境需关注材料疏水性和抗水解性。
- 温度：高温环境（如电机绕组）需耐热材料（如 聚酰亚胺薄膜）
3. 材料特性
- 高压优先：高介电强度、抗电弧性（如 PTFE或 陶瓷填充塑料）。
- 低压优先：表面憎水性、易清洁性（如 硅胶涂层）
4. 成本与工艺
- 高压材料（如 特种工程塑料PEEK）成本高，需权衡性能需求；低压场景可选用经济型材料（如 PBT或 PET）
三、典型应用场景与材料推荐
- 高压场景
- 示例：高压绝缘子、变压器套管
- 材料：硅橡胶复合绝缘子（耐候性强）、环氧树脂浇注料（高机械强度）。
- 低压场景
- 示例：家用电器插头、低压开关
- 材料：阻燃PC/ABS合金（CTI 250-400 V，低成本）、陶瓷填充PPO（抗污染）。
四、测试与验证建议
高压测试：按IEC 60587进行倾斜平面试验（如4.5 kV，50滴电解液），观察材料是否起痕或燃烧。
低压测试：按IEC 60112标准（100-600 V）测定CTI值，模拟潮湿污染环境下的耐久性。
北广精仪仪器设备有限公司总结
选择时需综合电压等级、环境严苛度及成本：
-高压：优先高CTI、抗电弧材料，避免电击穿；
-低压：关注表面抗污染能力，平衡CTI与成本。
实际应用中，还需结合UL、IEC等标准进行合规性验证。
