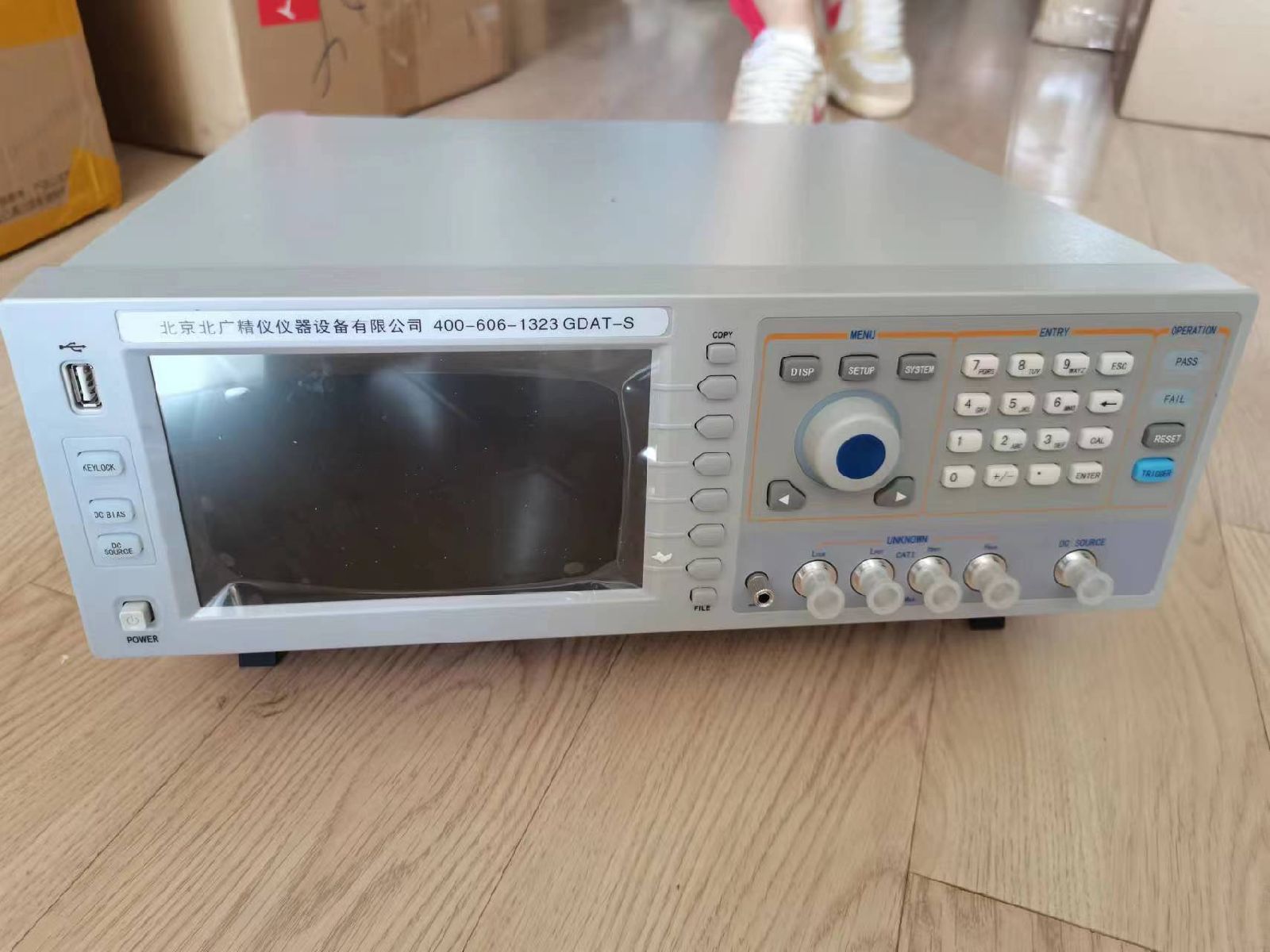

北广精仪自动元件分析仪GDAT-S

自动元件分析仪
阻抗分析仪是一种用于测量复数阻抗（包括幅值、相位角、实部、虚部等参数）的电子测试仪器，广泛应用于电子元器件、材料科学、生物医学及工业检测等领域‌。其核心原理基于相敏检测技术，通过同步测量被测器件的电压和电流，计算阻抗参数，并支持频率扫描与图形化显示‌。
主要技术参数
‌频率范围‌：覆盖µHz至GHz（40Hz-110MHz，超高频型号可达1MHz-3GHz）‌。
‌阻抗范围‌：从µΩ（微欧）到Ω（太欧）‌。
‌测量精度‌：基本精度可达±0.05%-±0.08%‌。
‌功能特性‌：支持阻抗、电容、电感、介电常数等多参数测量，部分型号具备温度依赖性分析（-55°C至+150°C）‌。
应用领域
‌电子元器件‌：电容器、电感器、电阻器的阻抗特性测试‌。
‌材料研究‌：压电陶瓷、聚合物、生物组织的介电常数与电导率分析‌。
‌工业检测‌：超声波换能器、蜂鸣片等器件的生产质量控制‌。
与CR测试仪的区别
‌CR测试仪‌：通常采用单一频率测量，提供电容、电感、电阻的固定值‌。
‌阻抗分析仪‌：支持扫频测试，可生成阻抗-频率曲线，适用于动态特性分析‌
阻抗分析仪的基本原理
阻抗分析仪通过施加‌已知频率和幅度的交流信号‌到被测元件，同步测量其电压、电流的‌幅值比‌和‌相位差‌，从而计算复数阻抗（实部为电阻，虚部为电抗）‌。其核心原理基于‌欧姆定律‌和‌相敏检测技术‌，具体流程包括：
‌信号激励‌：仪器产生正弦波信号，通过测试夹具施加至被测对象‌。
‌同步检测‌：测量电压与电流的幅值及相位差，利用相敏技术分离实部（电阻）和虚部（电抗）‌。
‌参数计算‌：根据公式​结合相位差计算阻抗的模值和相位角‌。
技术特性与测量模式
‌频率范围‌：覆盖µHz至GHz，支持40Hz-110MHz‌，高精度型号可达0.05%基本精度‌。
‌测量模式‌：
‌四线开尔文连接‌：消除接触电阻影响，适用于毫欧级小电阻测量‌。
‌扫频分析‌：通过频率扫描获取阻抗随频率变化的特性曲线‌。
‌等效电路模型‌：可推导电导、电容、电感等参数‌。
典型应用场景
‌电子元件测试‌：如电容、电感、压电陶瓷的阻抗特性分析‌。
‌材料科学‌：评估介电材料、电池内阻等‌。
‌生物医学‌：生物组织阻抗测量（如细胞电特性）‌。
阻抗分析仪校准步骤详解
1. ‌校准前的准备工作‌
‌环境要求‌：确保测试环境温度、湿度稳定，避免电磁干扰（如关闭无线设备）‌。
‌设备检查‌：确认连接线无松动、氧化或损坏，使用高质量线缆以减少信号损耗‌。
‌预热仪器‌：开机后预热30分钟至1小时，消除热漂移影响‌。
2. ‌校准流程‌
‌开路校准‌：断‌预热仪器‌：开机后预热30分钟至1小时，消除热漂移影响‌。
2. ‌校准流程‌
‌开路校准‌：断开测试夹具，使电极处于开路状态，在仪器菜单中选择“Opn Circui”校准‌。
‌短路校准‌：将电极接触形成短路，选择校准，消除夹具残余阻抗‌。
‌负载校准‌：使用标准电阻/电容（如100pF、10pF）连接夹具，按提示完成“oad”校准‌。
3. ‌校准后验证‌
‌标准器件测试‌：用已知值的标准器件（如1000Ω电阻）验证测量结果是否在范围内‌。
‌数据记录‌：保存校准数据，记录校准日期、环境条件及结果，便于后续追溯‌。
4. ‌注意事项‌
‌定期校准‌：建议每年至少校准一次，高频使用或环境变化大时需缩短周期‌。
‌夹具补偿‌：若更换夹具或线缆，需重新校准以消除新引入的寄生参数‌。
阻抗分析仪的校准周期
阻抗分析仪的校准周期需根据仪器类型、使用频率及精度要求综合确定，以下为关键要点：
‌校准后的周期建议‌
校准后，建议‌每年校准一次‌‌。若后续校准结果显示仍在允许范围内，可逐步延长至2年，但长不超过5年‌。
期间需定期进行‌期间核查‌（如每季度或半年），若发现数据不稳定，需立即重新校准‌。
‌高频使用或高精度场景‌
若仪器用于高频检测或对精度要求（如科研领域），建议缩短至‌半年一次‌‌。
更换关键部件或维修后，必须重新校准‌。
‌校准周期的科学依据‌
校准周期需平衡‌风险控制‌（避免超差）与‌经济性‌（降低校准成本）‌。
参考校准实施日期（校准报告中的关键时间点）计算周期有效性‌。

CR测试仪是一种用于测量电感、电容（C）、电阻（R）等电子元件参数的精密仪器，广泛应用于电子制造、维修及科研领域。其核心功能是通过施加交流信号并分析元件的阻抗特性，实现高精度参数测量。以下是其关键信息：
1. ‌工作原理‌
CR测试仪通过以下步骤完成测量：
‌信号生成‌：内部振荡器产生可调频率（通常20Hz-300kHz，型号达MHz级）的正弦波测试信号‌。
‌信号施加与检测‌：将信号施加至被测元件（DU），同步测量电压和电流响应‌。
‌矢量分析‌：计算复数阻抗（Z = v/i），分离实部（电阻R）和虚部（电抗X），根据X的正负判断元件类型（感性/容性/纯电阻）‌。
‌参数计算‌：输出主参数（C、R）及衍生参数（如品质因数Q、损耗因数D等）‌。
2. ‌主要功能与特点‌
‌多参数测量‌：支持电感、电容、电阻及阻抗（Z）、导纳（）等参数，部分型号可测Q值、D值、等效电路模型（串联/并联）‌。
‌高精度与宽频段‌：测试频率覆盖工频至30MHz，精度达0.02%-0.1%，支持直流偏置功能‌。
‌智能化操作‌：集成自动校准（开路/短路/负载）、量程切换、列表扫描（多频率点自动测试）及远程控制（如GPIB接口）‌。
3. ‌典型应用场景‌
‌电子元件检测‌：如半导体器件、磁性材料、液晶单元的介电常数分析‌。
‌工业质量控制‌：电力设备（电抗器、变压器）参数测定，电解电容损耗评估‌。
‌科研与教育‌：高频元件（RF器件）特性研究，教学实验中的阻抗分析‌。
4. ‌操作要点‌
‌校准‌：使用前需执行开路/短路校准以消除测试线‌。
‌测试设置‌：
‌频率选择‌：根据元件类型调整（如电解电容用100Hz-1kHz，功率电感用10kHz-100kHz）‌。
‌等效电路模式‌：高损耗元件选并联模型（Cp-Rp），低损耗元件选串联模型（-R）。
‌夹具选择‌：推荐四端开尔文夹具以减少接触电阻影响‌。
5. ‌设备分类‌
‌数字电桥‌：传统CR电桥的数字化升级版，采用微处理器技术，精度更高‌。
‌精密CR测试仪‌：支持高频（如30MHz）、多参数同步显示，适用于应用‌。

以下是CR电桥的标准操作流程，结合了仪器使用规范与校准要点：
1. ‌开机与预热‌
启动仪器后需预热15-30分钟，确保内部电路稳定，提升测量精度‌。
2. ‌测试夹具连接‌
使用四端开尔文夹具（Kvin cip）或专用测试座，确保引脚接触良好，避免寄生电容或接触电阻影响结果‌。
对于MD元件，需选择匹配的探针或测试座‌。
3. ‌参数设置‌
‌测试模式‌：根据元件类型选择（电感）、C（电容）、R（电阻）或Z（阻抗）模式‌。
‌测试频率‌：
电解电容：100Hz-1kHz
陶瓷电容：1kHz-100kHz
功率电感：10kHz-100kHz
RF元件：>100kHz‌
‌测试电平‌：根据元件阻抗范围选择（如10mV-2Vrm），避免信号过强导致元件损坏‌。
‌等效电路模型‌：高损耗元件（如电解电容）选并联模型（Cp-Rp），低损耗元件选串联模型（-R）‌。
4. ‌校准操作‌
‌开路/短路校准‌：
短路校准：短接测试夹具探针，按“HOR”键消除接触电阻和寄生电感‌。
开路校准：断开探针连接，按“OPN”键消除分布电容干扰‌。
‌负载校准‌（部分仪器支持）：使用标准件（如50Ω负载）进一步校准‌。
5. ‌测量与数据记录‌
将被测元件接入夹具，按下“测试”键启动测量‌。
观察结果稳定性，若波动较大需检查连接或调整参数‌。
通过UB/R-232接口连接电脑，使用配套软件保存数据‌。
6. ‌结果分析‌
对比元件标称值与测量值，判断是否在公差范围内‌。
高频元件需关注Q值（品质因数）和D值（损耗因数）‌。
注意事项
校准频率建议每月一次，或环境温度变化较大时执行‌。
测量小电阻（<1Ω）或高电阻（>1MΩ）时，需确保夹具清洁且校准充分‌。

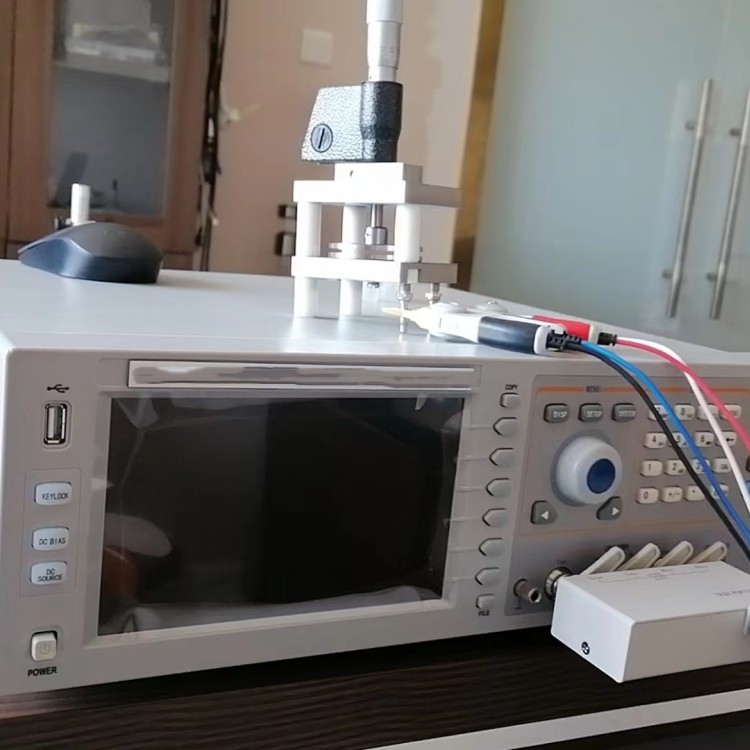

测试夹具选型关键因素
‌频率范围匹配‌
根据被测元件的频率特性选择夹具，高频元件（如100kHz以上）需选用同轴夹具或顶针式夹具，低频测试（如5Hz-100kHz）可使用常规四端测试线‌。
‌元件封装适配‌
‌MD贴片元件‌：推荐带盒贴片测试线或顶针式夹具‌。
‌轴向/引脚元件‌：需搭配四端带卡夹具盒‌。
‌大面积元件‌：可参考镊子电桥夹具实现非接触测量。
‌精度与寄生参数控制‌
四端对（Kvin连接）夹具能有效消除线缆寄生阻抗，提升小阻值（如毫欧级）或小电容（如皮法级）的测量精度‌。高频测试时需注意接地设计，抑制电磁干扰‌。
‌环境与安全要求‌
高温/高湿环境需选择耐候性夹具，如电介质测试夹具（H26077）‌。
高压测试（如±42V偏置）需确保夹具绝缘等级达标‌。
操作建议
‌校准优化‌：使用前需执行开路/短路校准，补偿测试线损耗‌。
‌接触检查‌：定期清洁夹具触点，避免氧化导致接触不良‌。
